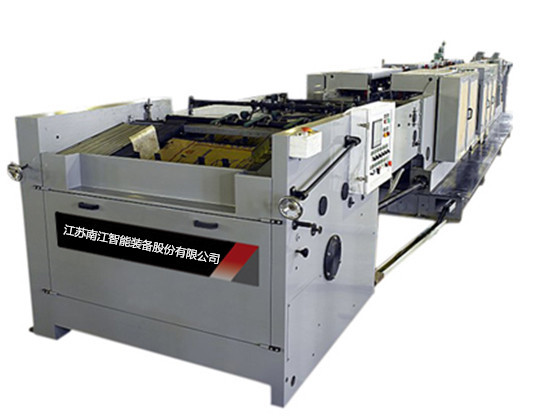

ZT500&HD300糊底機組
|
| 高速自動化糊底機組是高科技自動化流水線生產,主要由ZT500型制筒機和HD300型糊底機兩部分組成。采用光、機、電、氣一體化集合，共20多道工藝流程，電腦編程PLC光電程序自動控制系統完成。該機是目前國內設計自動化高，安全操作性能最好的高速自動化糊底機組流水線生產，整機潤滑系統采用自動潤滑，機組穩定性能好躁聲抵，操作調整方便。 |
| |
（1） 制筒機的工藝流程
|
| 放卷、自動套印、制動送紙和分層導向、自動放卷糾偏、輔助牽引、虛切、橫向階梯點膠、縱向點膠、袋筒成型、牽引、刺排氣孔、扯斷、分離送袋。 |
| |
（2） 糊底機的工藝流程
|
| 旋轉式真空高速給料、扎排氣孔、壓袋底成型、袋筒輸送、袋筒開底、粘貼閥口條、自動抹膠、成型粘底、袋底翻轉、計數分組、堆放。 |
| |
1、ZT500制筒機主要參數
|
制筒長度： 542~920mm
切斷長：502~880mm
袋筒寬度 ：400~500mm
印刷長度：600~950mm
印刷寬度： 800mm
雙色或四色自動套印
制袋紙層數： 3~4
紙卷寬度： ≤1020mm
紙卷直徑：1000mm
生產效率：120條/分種
整機外形尺寸：32*2.2*2.7m(長*寬*高)
總重量：32噸
總功率：18KW
|
| |
| 2、HD300糊底機主要參數 |
袋筒長度 ： 520~92 mm
袋長 ： 390~710mm
凈袋長 ：300~540mm
袋寬：400~500mm
糊底寬度：90~170mm
開底寬度：220~380mm
糊底粘貼寬度：60%糊底寬度（HD）
閥口紙片（長*寬）：150～240*90～170mm
生產效率：正常生產速度100條/分鐘
（與紙張的質量，紙袋的層數和操作人員熟練程度有關）
整機外型尺寸： 20.5*1.7*1.8m(長*寬*高)
總重量：19噸
總功率：17KW
|
